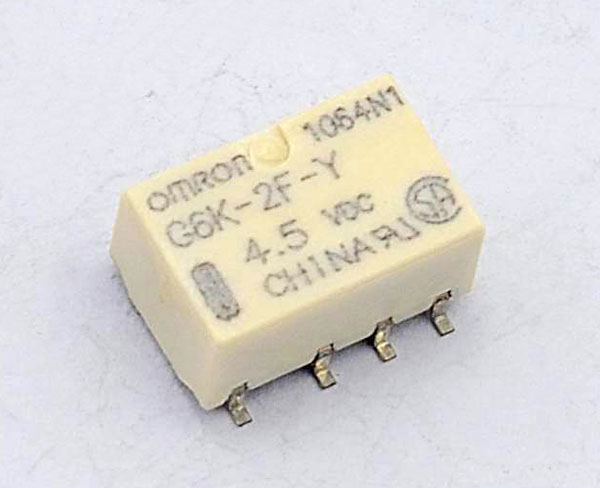

欧姆龙继电器G6K-2F-Y DC3V

6K-2F-Y尺寸设计:5.2mm×宽6.5mm×长10mm的超s小型,目前属于世界最小级别的封装面积与高度的继电器 产品设计5.2mm低高度的表面安装继电器来满足对应高密度封装
  • 产品介绍

  • 规格参数

标准型取得ULCSA规格、BSI(EN60950)认证。

备有端子间距2.54mm型产品可选。

支持接点通电电流2A

种类

种类

构造

接点构成

型号

线圈额定电压(V)

最少包装

单稳型

塑料密封型

2c

G6K-2F-Y

DC3

50/杆状(900/卷)

DC4.5

DC5

DC12

DC24

.订购时,请注明线圈额定电压(V)

例:G6K-2F-Y DC12

此外,交付时的包装标记及标注的电压规格为□□ VDC

额定值

操作线圈/单稳型

项目
额定电压(V)

额定电流
mA)

线圈电阻

Ω

动作电压
V)

复位电压
V)

最大容许电压(V)

消耗功率
Mw)

DC

3

33

91

80%以下

10%以上

150%

100

4.5

23.4

194

5

21.1

237

12

9.1

1315

S4

4.6

5220

1.额定电流、线圈电阻为线圈温度+23°C时的值, 公差±10%

2.动作特性为线圈温度+23°C时的值。

3.最大容许电压为继电器线圈能够施加的电压的最大值。



开关部(接点部)

负载

电阻负数

额定负载

AC125 0.3A
DC30V 1A

额定通电电流

1A

接点电压的最大值

AC125V DC60V

接点电流的最大值

1A

性能

种类

单稳型

项目

G6K-2F-Y

接触电阻*1

100mΩ以下
